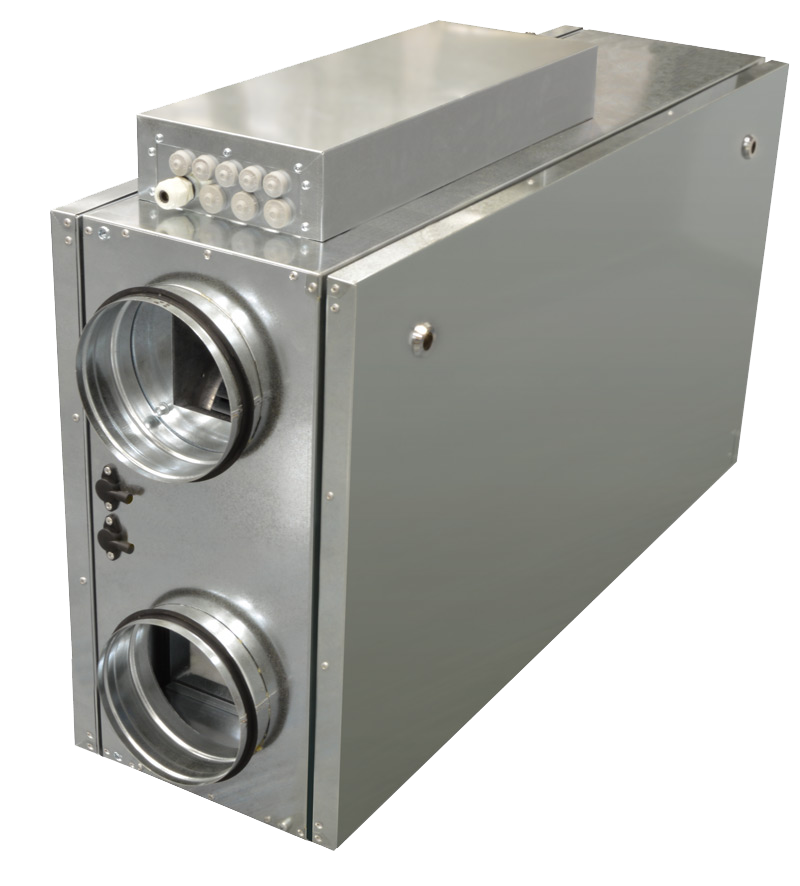

COMPACTAIR by ZILON Компактная приточно-вытяжная установка ZPVP 2000 HE

Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.

Приточно-вытяжные установки серии ZPVP H предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

Установки с рекуперацией тепла очищают, нагревают и подают свежий воздух. Установки извлекают тепло у вытяжного воздуха и передают его поступающему воздуху. Эффективность рекуперации 55-75%. Имеется защита от замерзания. Установки используются только в системах вентиляции.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 50 мм из базальтовой минеральной ваты.

Вентиляторы производительные. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP H имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики: - Регулирование скорости вентиляторов - Регулирование температуры приточного воздуха - Двухуровневая защита от замерзания рекуператора - Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.) - Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха - Управление приводами воздушных клапанов

Модели: ZPVP 450 HE, ZPVP 800 HE

Модели: ZPVP 1000 HE, ZPVP 1500 HE, ZPVP 2000 HE

PV – вентилятор приточного воздуха, IV – вентилятор вытяжного воздуха, PR – пластинчатый рекуператор, KЕ – электрический нагреватель, PE – подогреватель теплообменника, PF – фильтр приточного воздуха, IF – фильтр вытяжного воздуха, TJ – датчик температуры приточного воздуха, DTJ – датчик температуры и влажности вытяжного воздуха, TE – датчик температуры вытяжного воздуха, TL – датчик температуры приточного воздуха, М – привод заслонки байпаса, P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.

Модели: ZPVP 450 HW, ZPVP 800 HW

Модели: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW

PV – вентилятор приточного воздуха, IP – вентилятор вытяжного воздуха, PR – пластинчатый рекуператор, KV – водяной нагреватель, PE – подогреватель теплообменника, PF – фильтр для свежего воздуха, IF – фильтр для вытяжного воздуха, TJ – датчик температуры приточного воздуха, DTJ – датчик температуры и влажности вытяжного воздуха, TE – датчик температуры выбрасываемого воздуха, TL – датчик температуры свежего воздуха, М – привод заслонки байпаса, P – дифференциальный датчик давления на рекуператоре(при наличии байпаса), TV – датчик обратной температуры воды, T – термостат защиты от замерзания, М1 – регулировочный узел (поставляется отдельно).

Стандартно в комплекте с установкой:

- Пульт дистанционного управления FLEX - Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW) - Капиллярный термостат TI (только для моделей HW) - Реле перепада давления на рекуператоре (только для моделей с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
